How to Crimping UTP Cable

A. Pengertian

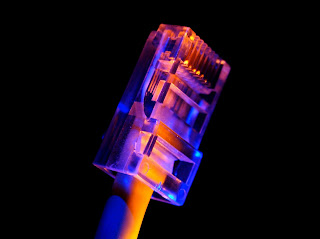

 Crimping kabel UTP ini adalah proses untuk menyambungkan kabel UTP dengan konektor RJ45 maupun RJ11.  Ini berguna agar kabel UTP bisa digunakan untuk berkomunikasi dalam sebuah jaringan, biasanya yang sering menggunakan kabel UTP ini adalah jaringan LAN.

B. Latar Belakang

 Menerapkan teori tentang bagaimana crimping kabel UTP dengan SOP yang benar.

C. Maksud & Tujuan

 Mengcrimping kabel UTP atau menghubungkan kabel UTP dengan konektor RJ45 untuk berkomunikasi dalam jaringan.

D. Alat & Bahan

• Kabel UTP
• Konektor RJ45 atau RJ11
• Tang Crimping
• LAN Tester

E. Waktu

• Apabila kita sudah terbiasa crimping kabel UTP 1 menit bisa selesai, karena saya pemula saya butuh waktu 5 menit untuk crimping kabel.

F. Langkah Kerja
1. Pertama kita persiapkan peralatan yang akan kita gunakan dalam mengcrimping kabel nanti
2. Setelah itu kita siapkan konektor RJ45

3. Kemudian kita siapkan kabel UTP yang akan dicrimping

4. Lalu kupas kulit kabel sekitar 2cm

5. Lalu kita pisahkan setiap warna kabel seperti dibawah ini, kabel orange kita taruh dikiri dan coklat di kanan

6. Kemudian kita pisahkan satu persatu kabel sampai urut warnanya

7. Kemudian satukan setiap warna sesuai posisinya lalu pegang dengan tangan kanan dan tangan kiri menahan bawah kabel

8. Lalu goyangkan kabel ke kanan ke kiri agar bisa lurus, pastikan pegangan kita jangan sampai lepas

9. Setelah lurus kita potong sekitar 1cm

10. Lalu kita masukan ke konektor RJ45 dan pastikan ujung kabel sampai ujung pada konektor

11. Apabila sudah mentok kita mulai crimping kabel UTP nya

12. Kemudian lakukan hal yang sama dengan ujung kabel yang lain, sampai semua jadi

13. Kemudian kita cek hasil crimpingan kita menggunaklan LAN tester apabila crimpingan sudah benar maka lampu pada LAN tester 1 sampai 8 akan menyala semua

Kesimpulan
 Pada dasarnya mengcrimping kabel itu tidakterlalu susah, hanya kita kurang  terbiasa yang membuat kita lama dalam mengcrimping kabel. Pada postingan ini saya membagikan ilmu yang saya dapat tentang bagaimana mengcrimping kabel dengan SOP yang baik.
